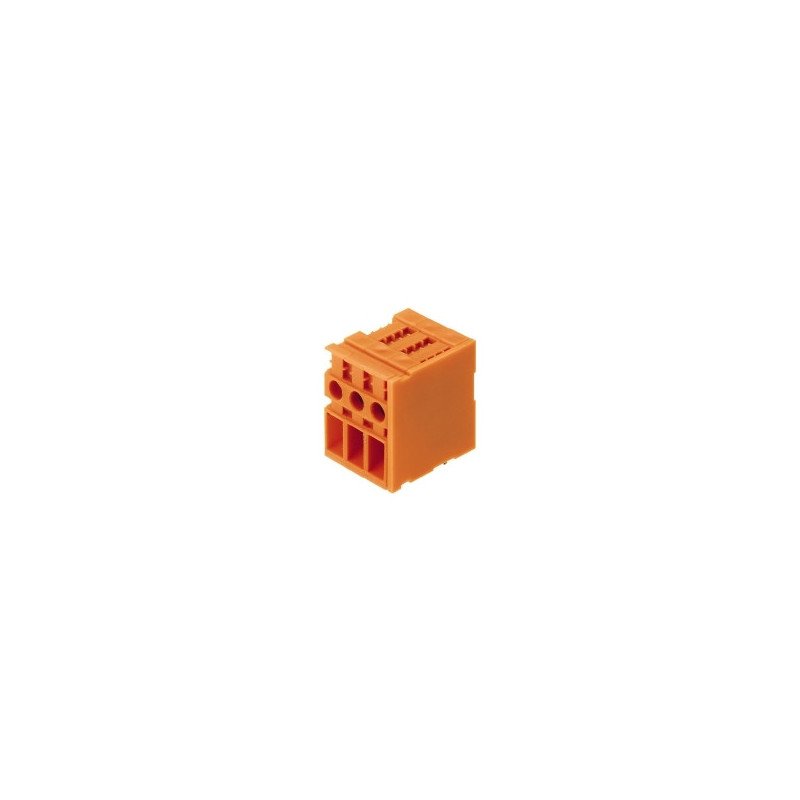

Morsetti per circuito stampato, 6.35 mm, Numero di poli: 12, 90°, Lunghezza spina a saldare (l): 3.5 mm, stagnato, arancione, Collegamento TOP, Campo di sezioni, max. : 6 mm², Box. Famiglia prodotti OMNIMATE Signal - Serie TOP4G. Tecnica di collegamento cavi Collegamento TOP. Montaggio su circuito stampato Collegamento a saldare THT. Direzione d'uscita del conduttore 90°. Passo in mm (P) 6,35 mm. Passo in pollici (P) 0,25 inch. Numero di poli 12. Numero di serie di poli 1. assemblabile da parte del cliente No. quantità di file 1. Lunghezza spina a saldare (l) 3,5 mm. Dimensioni del codolo a saldare 0,8 x 0,8 mm. Diametro foro di equipaggiamento (D) 1,3 mm. Tolleranza diametro di equipaggiamento (D) + 0,1 mm. Numero di codoli a saldare per polo 2. Lama cacciavite 0,6 x 3,5. Lama cacciavite norma DIN 5264. Coppia di serraggio, min. 0,5 mm². Coppia di serraggio, max. 0,6 mm². Vite di serraggio M 3. Lunghezza di spellatura 13 mm. L1 in mm 69,85 mm. L1 in pollici 2,75 inch. Protezione da contatto accidentale secondo DIN VDE 0470 IP 20. Grado di protezione IP20. Materiale isolante PA. Colori arancione. Tabella dei colori (simile) RAL 2000. Gruppo materiali isolanti I. Classe d'infiammabilità UL 94 V-2. Materiale dei contatti E-Cu. Superficie dei contatti stagnato. Struttura a strati del collegamento a saldare 6...10 µm Sn. Temperatura di magazzinaggio, min. -40 °C. Temperatura di magazzinaggio, max. 70 °C. Temperatura d'esercizio , min. -50 °C. Temperatura d'esercizio , max. 100 °C. Campo della temperatura di montaggio, min. -25 °C. Campo della temperatura di montaggio, max. 100 °C. Campo di sezioni, min. 0,13 mm². Campo di sezioni, max. 6 mm². Sezione di collegamento cavo AWG, min. AWG 26. Sezione di collegamento cavo AWG, max. AWG 10. rigido, min. H05(07) V-U 0,5 mm². rigido, max. H05(07) V-U 6 mm². Semirigido, min. H07V-R 0,22 mm². Flessibile, min. H05(07) V-K 0,5 mm². Flessibile, max. H05(07) V-K 4 mm². con terminale AEH con collare DIN 46 228/4, min. 0,5 mm². con terminale AEH con collare DIN 46 228/4, max. 4 mm². con terminale, DIN 46228 pt 1, min. 0,5 mm². con terminale a norma DIN 46 228/1, max. 4 mm². Calibro a tampone secondo EN 60999 a x b, ø 2,8 mm x 2,4 mm.
