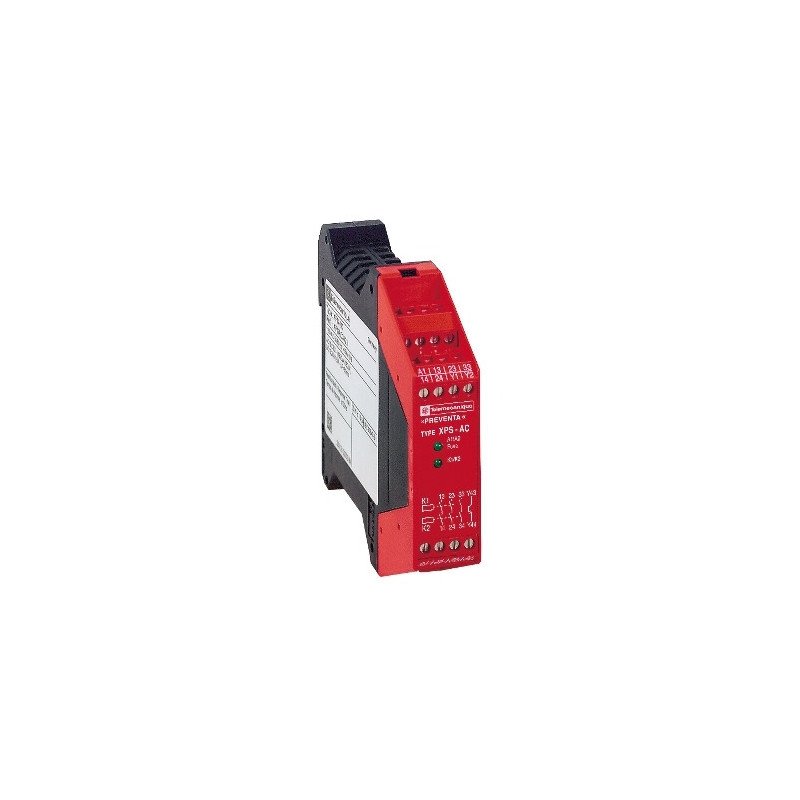

Questo modulo di sicurezza XPSAC monitora i pulsanti di arresto di emergenza e gli interruttori di finecorsa. Soddisfa i requisiti di Performance Level PL e/Categoria 4 conforme alla norma EN/ISO 13849-1 e SILCL3 conforme a EN/IEC 61508 e EN/IEC 62061. Può essere utilizzato per monitorare i circuiti di arresto di emergenza conforme alle norme EN/ISO 13850 e EN/IEC 60204-1. Dispone di un'uscita a stato solido aggiuntiva per la comunicazione con i PLC sullo stato di sicurezza del processo. Dati tecnici: Livello di sicurezza Può raggiungere PL e/categoria 4 conforme a EN/ISO 13849-1. Può raggiungere SILCL 3 conforme a EN/IEC 62061. Dati sull'affidabilità della sicurezza MTTFd = 210,4 anni conforme a EN/ISO 13849-1. DC > 99 % conforme a EN/ISO 13849-1. PFHd = 3,56E-9 1/h conforme a EN/IEC 62061. Tipo di inizio Non monitorato. Connessioni - terminali: Morsetti di fissaggio a vite imperdibile, 1 x 0,14...1 x 2,5 mm² flessibile con estremità cavo, con doppia cornice. Morsetti di serraggio a vite imperdibile, 1 x 0,14...1 x 2,5 mm² solido con estremità cavo, con doppia cornice Morsetti di serraggio avite imperdibile, 1 x 0,14...1 x 2,5 mm² solido con estremità cavo, con doppia cornice, 1 x 0,25...1 x 1,5 mm² flessibile con estremità cavo, con doppia cornice. Morsetti di fissaggio a vite imperdibile, 1 x 0,25...1 x 2,5 mm² flessibile con estremità cavo, con doppia cornice. Morsetti di fissaggio a vite imperdibile, 2 x 0,14 ...2 x 0,75 mm² flessibile con estremità cavo, con doppia cornice. Morsetti di fissaggio a vite imperdibile, 2 x 0,14...2 x 0,75 mm² rigido con estremità cavo, con doppia cornice. Morsetti di fissaggio a vite imperdibile, 2 x 0,25...2 x 1 mm² flessibile con estremità cavo, con doppia cornice. Morsetti di fissaggio a vite imperdibile, 2 x 0,5...2 x 1,5 mm² flessibile con estremità cavo, con doppia cornice. Tipo di uscita Relè ad apertura istantanea, 3 circuiti NA, senza potenziale. Numero di circuiti aggiuntivi 1 uscita a stato solido. Tensione di alimentazione nominale [Us]. 230 V CA - 15...10 %. Frequenza di fornitura 50/60 Hz. Consumo energetico massimo in VA 6 VA CA. [Uc] tensione del circuito di controllo 230 V. Potere di interruzione Uscita relè AC-15 C300 di mantenimento da 180 VA Uscita relè AC-15 C300 di spunto da 1800 VA. Potere di interruzione 1,5 A a 24 V (DC-13) costante di tempo: 50 ms per uscita relè. Corrente termica in uscita 6 A per relè per uscita relè. [Ith] corrente termica convenzionale in aria libera 10,5 A. Portata del fusibile associato 4 A gG o gL per uscita relè conforme a EN/IEC 60947-5-1, DIN VDE 0660 parte 200. 6 A colpo rapido per uscita relè conforme a EN/IEC 60947-5-1, DIN VDE 0660 parte 200. Corrente di uscita minima 10 mA per uscita relè. Tensione di uscita minima 16 V per uscita relè. Tempo massimo di risposta su ingresso aperto 100 ms. Tensione di isolamento nominale [Ui]. 300 V (grado di inquinamento 2) conforme a IEC 60947-5-1. 300 V (grado di inquinamento 2) conforme a DIN VDE 0110 parte 1. [Uimp] tensione nominale di tenuta ad impulso 4 kV categoria di sovratensione III conforme a IEC 60947-5-1. 4 kV categoria di sovratensione III conforme a DIN VDE 0110 parte 1. Segnalazione locale 2 LED. Consumo attuale 25 mA a 230 V CA sull'alimentatore. supporto per il montaggio Guida DIN simmetrica da 35 mm.
