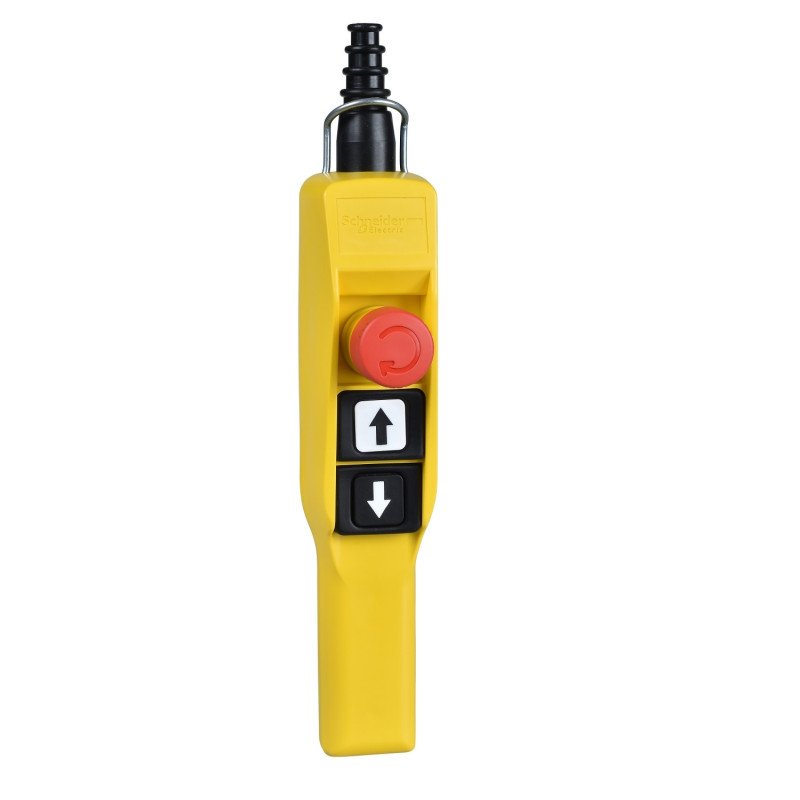

Harmony XACA2134 è una pulsantiera pensile con 2 pulsanti con cappuccio e arresto di emergenza per circuiti ausiliari. Questa stazione di controllo gialla è dotata di doppio isolamento e del materiale di rivestimento in polipropilene. Fa parte della gamma Harmony XAC di stazioni di controllo pendenti per unità di segnalazione in plastica da 22 mm di diametro. Caratteristiche tecniche: Modello pulsantiera Doppio isolamento. Materiale cassetta Polipropilene. Tipo di controllo Intuitivo. topologia della rete Circuito di controllo. Modello pulsantiera Completa pronta per l'uso. Applicazione pulsantiere Controllo motore sollevatore a velocità singola. Composizione pulsantiera 2 pulsanti inizializzati + 1 arresto di emergenza. tipo pulsante di controllo Pulsante arresto di emergenza Ø 30 mm 1 NC movimento a scatto. Primo pulsante 2 NO raise, slow. Secondo pulsante 2 NO lower, slow. compatibilità prodotto ZB2BE101 per ogni direzione. ZB2BE102 per arresto di emergenza. interblocco meccanico Con interblocco meccanico. Colore pulsantiera Giallo. connessioni - morsetti Morsetti di fissaggio a vite, 1 x 2,5 mm² con o senza estremità cavo. Morsetti di fissaggio a vite, 2 x 1,5 mm² con o senza estremità cavo. Norme di riferimento UL 508. CSA C22.2 No 14. CEI EN 60947-5-1. EN/IEC 60204-32. EN/ISO 13850: 2006. EN/IEC 60947-5-5. Certificazioni prodotto CSA. UL. Trattamento di protezione TH. Temperatura ambiente operativa -25…70 °C. Temperatura di stoccaggio -40…70 °C. resistenza alle vibrazioni 15 gn (F= 10…500 Hz) conforme a IEC 60068-2-6. Resistenza agli shock 100 gn conforme a IEC 60068-2-27. categoria di sovratensione Classe II conforme a IEC 61140. grado di protezione IP IP65 conforme a CEI 60529. grado di protezione IK IK08 conforme a EN 50102. Durata meccanica 1000000 cicli. Ingresso cavo Manicotto in gomma con ingresso a gradini 7…15 mm. descrizione codice contatto A600 AC-15, Ue = 240 V, Ie = 3 A conforme a IEC 60947-5-1 appendice A. A600 AC-15, Ue = 600 V, Ie = 1,2 A conforme a IEC 60947-5-1 appendice A. Q600 DC-13, Ue = 250 V, Ie = 0,27 A conforme a IEC 60947-5-1 appendice A. Q600 DC-13, Ue = 600 V, Ie = 0,1 A conforme a IEC 60947-5-1 appendice A. Corrente termica convenzionale in cassetta [Ithe] 10 A. Tensione nominale di isolamento [Ui] 600 V (grado di inquinamento 3) conforme a IEC 60947-1. Tensione nominale di tenuta ad impulso [Uimp] 6 kV conforme a IEC 60947-1. Funzionamento dei contatti Ad apertura lenta. forza di funzionamento 13…15 N. protezione contro i cortocircuiti 10 A fusibile di protezione da cartuccia fusibile tipo gG. potenza di impiego nominale in W 40 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 120 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C. 48 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 48 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C. 65 W DC-13 per 1000000 cicli, intervallo di funzionamento <60 cicli/m a 24 V, fattore di carico = 0,5 (induttivo carico) conforme a IEC 60947-5-1 appendice C. identificatore terminale (11-12)NC. (13-14)NO.
