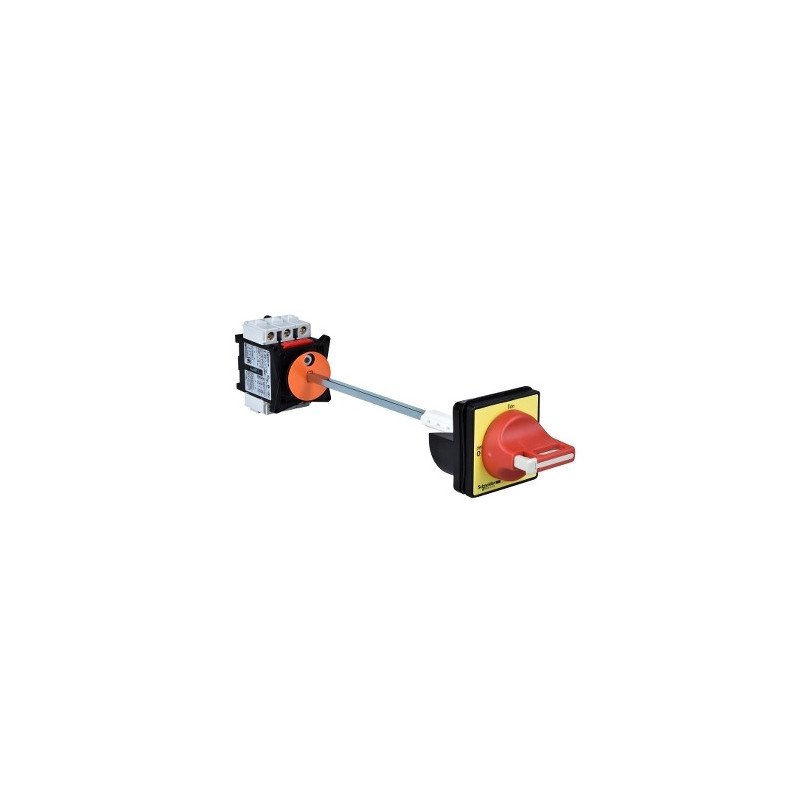

VCCF4 è un interruttore-sezionatore in TeSys Vario a 3 poli di Schneider Electric per la commutazione principale e dell'arresto di emergenza nelle applicazioni motore 30kW a 400 V AC-23. È costituito da un corpo interruttore V4 Vario da montare sul fondo di un armadio, un albero di prolunga e un manovra lucchettabile rosso e giallo con 4 viti di fissaggio. Assicura una protezione IP65. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH). Caratteristiche Tecniche: Numero di poli 3P. Tipo di contatti e composizione 3 NO. [Ue] IEC Rated Operational Voltage 690 V CA 50/60 Hz. IEC Rated Operational Power in W 18,5 kW a 690 V (AC-3). 15 kW a 230...240 V (AC-3). 22 kW a 400...415 V (AC-3). 30 kW a 500 V (AC-3). 30 kW a 690 V (AC-23A). 37 kW a 500 V (AC-23A). 18,5 kW a 230...240 V (AC-23A). 30 kW a 400...415 V (AC-23A). [Ie] Rated Operational Current 57 A AC-23 Ue: 400 V. [Ith] Conventional Free Air Thermal Current 80 A. [Ithe] Conventional Enclosed Thermal Current 63 A. Making Capacity ( I Rms) 800 A a 400 V AC-21A. 800 A a 400 V AC-22A. 800 A a 400 V AC-23A. Breaking Capacity 640 A a 400 V (AC-21A). 640 A a 400 V (AC-22A). 640 A a 400 V (AC-23A). Rated Conditional Short Circuit Current 10 kA a 400 V - fusibile associato 80 A aM. 10 kA a 400 V - fusibile associato 80 A gG.[Icm] Rated Short Circuit Making Capacity 2,1 kA a 400 V a Ipeak. [Icw] Rated Short Time Withstand Current 960 A a 400 V durata: 1 s. [Uimp] Rated Impulse Withstand Voltage 8 kV. Suitability for Isolation Si. Network Type DC. CA. Intermittent Duty Class 30. Control Type Manovra rotativa. Rotary Handle Mounting Style Rinviata. Handle Color Rosso. Handle Front Plate Color Giallo. Rotary Handle Padlocking Da 1 a 3 lucchetti 4…8 mm. Marking 0 - 1. Mechanical Durability 30000 cicli. Electrical Durability 30000 cicli AC-21. 30000 cicli CC-1...5. IEC Terminal Connection Circuito di potenza: morsetti di fissaggio a vite cavo 25 mm² - rigidità cavo: solido. Circuito di potenza: morsetti di fissaggio a vite cavo 16 mm² - rigidità cavo: flessibile - con estremità cavo. Tightening Torque Circuito di potenza: 4 Nm - su morsetti di fissaggio a vite.
