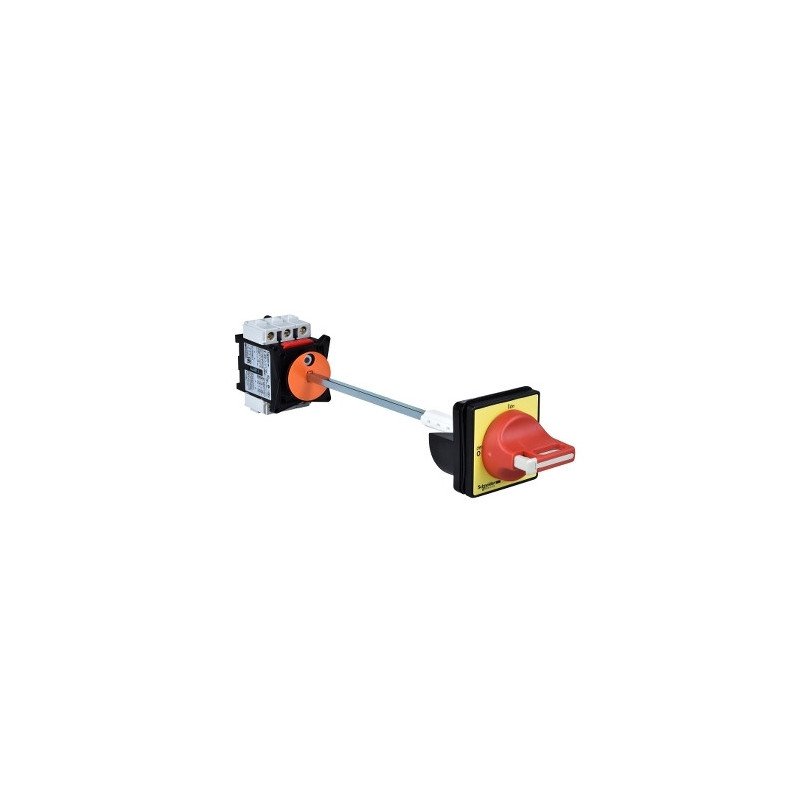

VCCF2 è un interruttore-sezionatore in TeSys Vario a 3 poli di Schneider Electric per la commutazione principale e dell'arresto di emergenza nelle applicazioni motore 15kW a 400 V AC-23. È costituito da un corpo interruttore V2 Vario da montare sul fondo di un armadio, un albero di prolunga e un manovra lucchettabile rosso e giallo con 4 viti di fissaggio. Assicura una protezione IP65. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH). Caratteristiche tecniche: Device Composition Maniglia. Shaft extension Interruttore. Mounting Support Maniglia: porta. Interruttore: Guidasimmetrica. Interruttore: Piastra. Mounting Method Con 4 viti per maniglia. Con clip per interruttore. Con viti per interruttore. Performance Level Alte prestazioni. Number of Poles 3P. Contact Type and Composition 3 NO. [Ue] IEC Rated Operational Voltage 690 V CA 50/60 Hz. IEC Rated Operational Power in W 11 kW a 690 V (AC-3). 15 kW a 690 V (AC-23A). 11 kW a 400...415 V (AC-3). 15 kW a 500 V (AC-3). 18,5 kW a 500 V (AC-23A). 5,5 kW a 230...240 V (AC-3). 7,5 kW a 230...240 V (AC-23A). 15 kW a 400...415 V (AC-23A). [Ie] Rated Operational Current 29 A AC-23 Ue: 400 V. [Ith] Conventional Free Air Thermal Current 40 A. [Ithe] Conventional Enclosed Thermal Current 32 A. Making Capacity ( I Rms) 400 A a 400 V AC-21A. 400 A a 400 V AC-22A. 400 A a 400 V AC-23A. Breaking Capacity 320 A a 400 V (AC-21A). 320 A a 400 V (AC-22A). 320 A a 400 V (AC-23A). Rated Conditional Short Circuit Current 10 kA a 400 V - fusibile associato 50 A aM. 10 kA a 400 V - fusibile associato 50 A gG. [Icm] Rated Short Circuit Making Capacity 1 kA a 400 V a Ipeak. [Icw] Rated Short Time Withstand Current 480 A a 400 V durata: 1 s. [Uimp] Rated Impulse Withstand Voltage 8 kV. Suitability for Isolation Si. Network Type CA. DC. Intermittent Duty Class 30. Control Type Manovra rotativa. Rotary Handle Mounting Style Rinviata. Handle Color Rosso. Handle Front Plate Color Giallo. Rotary Handle Padlocking Da 1 a 3 lucchetti 4…8 mm. Marking 0 - 1. Mechanical Durability 100000 cicli. Electrical Durability 100000 cicli AC-21. 30000 cicli CC-1...5. IEC Terminal Connection Circuito di potenza: morsetti di fissaggio a vite cavo 10 mm² - rigidità cavo: solido. Circuito di potenza: morsetti di fissaggio a vite cavo 6 mm² - rigidità cavo: flessibile - con estremità cavo Tightening Torque. Circuito di potenza: 2,1 Nm - su morsetti di fissaggio a vite.
