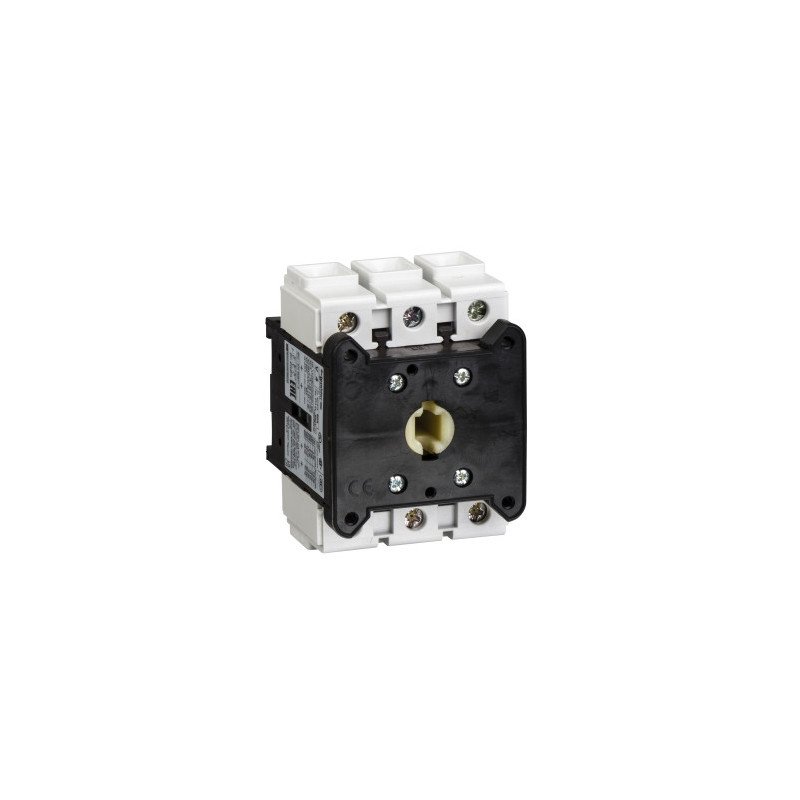

V6 è un interruttore a 3 poli per interruttore-sezionatore TeSys Vario di Schneider Electric. Con un valore nominale di 175 A 690 V, viene utilizzato nelle applicazioni per motori 45kW a 400V AC-23. Per formare un sezionatore dell'interruttore di arresto di emergenza o principale è necessaria una maniglia di manovra e un albero di prolunga. I moduli aggiuntivi (polo principale, polo neutro, modulo di messa a terra, contatti ausiliari) possono completare il sistema. Disponibile in tutto il mondo, è certificato in base a diversi standard (IEC, UL, CSA, CCC, EAC, per uso in ambienti marittimi) ed è conforme a Green Premium (RoHS/REACH). Caratteristiche tecniche: Mounting Support Guida simmetrica. Piastra. Performance Level Alte prestazioni. Number of Poles 3P. Contact Type and Composition 3 NO. Network type CA. DC. Network frequency 50/60 Hz. [Ue] IEC Rated Operational Voltage 690 V CA 50/60 Hz. IEC Rated Operational Power in W 30 kW a 230...240 V (AC-3). 37 kW a 400...415 V (AC-3). 37 kW a 690 V (AC-3). 45 kW a 500 V (AC-3). 45 kW a 690 V (AC-23A). 55 kW a 500 V (AC-23A). 30 kW a 230...240 V (AC-23A). 45 kW a 400...415 V (AC-23A). [Ie] Rated Operational Current 83 A AC-23 Ue: 400 V. [Ith] Conventional Free Air Thermal Current 175 A. [Ithe] Conventional Enclosed Thermal Current 140 A. Making capacity ( I Rms) 1750 A a 400 V AC-22A. 1750 A a 400 V AC-23A. 1600 A a 400 V AC-21A. Breaking Capacity 1400 A a 400 V (AC-21A). 1400 A a 400 V (AC-22A). 1400 A a 400 V (AC-23A). Rated Conditional Short Circuit Current 10 kA a 400 V - fusibile associato 200 A aM. 10 kA a 400 V - fusibile associato 200 A gG. [Icm] Rated Short Circuit Making Capacity 2,8 kA a 400 V a Ipeak. Intermittent duty class 30. Suitability for isolation Si. [Uimp] rated impulse withstand voltage 8 kV. [Icw] rated short-time withstand Rms current 2100 A a 400 V durata: 1 s. Mechanical Durability 30000 cicli. Electrical Durability 30000 cicli AC-21. 30000 cicli CC-1...5. IEC Terminal Connection Circuito di potenza: morsetti di fissaggio a vite cavo 70 mm² - rigidità cavo: flessibile - con estremità cavo. Circuito di potenza: morsetti di fissaggio a vite cavo 95 mm² - rigidità cavo: solido. Tightening Torque Circuito di potenza: 22,6 Nm - su morsetti di fissaggio a vite.
