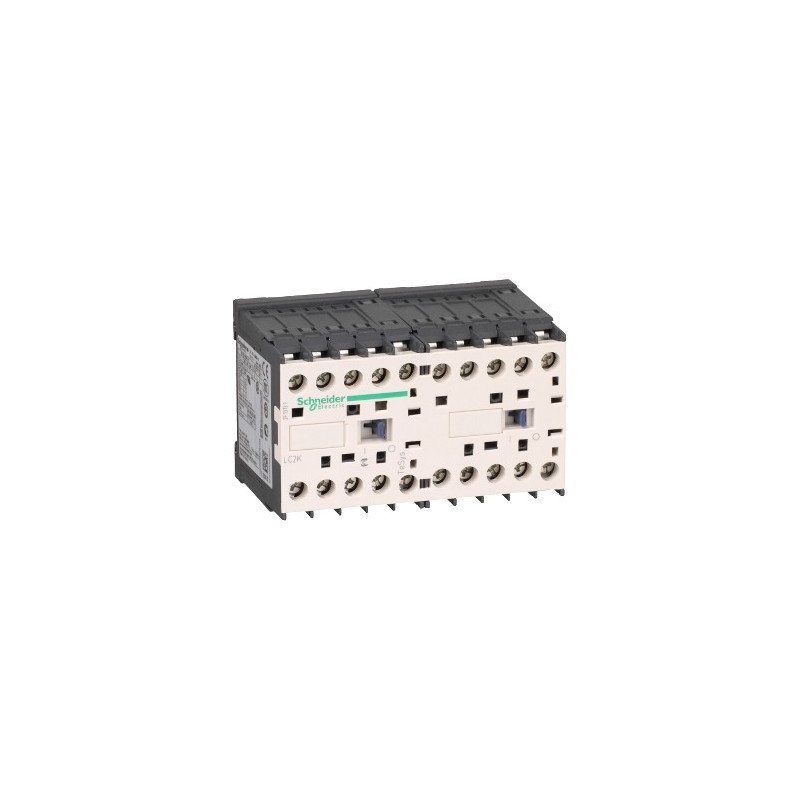

LC2K09015E7 di Schneider Electric è un teleinvertitore TeSys K a 3 poli per applicazioni motore fino a 4kW a 400V. È composto da bobine CA a 48 V 50/60 Hz, contatti ausiliari integrati 2NC, collegamento pin per schede di circuito stampato (senza circuito di inversione precablato), interblocco meccanico. Disponibile in tutto il mondo, certificazione multi-standard (IEC, UL, CSA, CCC, EAC) e conformità Green Premium (RoHs/Reach). Applicazione contattore Comando motore. Carico resistivo. Categoria di utilizzazione AC-4. AC-1. AC-3. AC-3e. device presentation Preassemblato con sbarra inversione alimentazione. Numero di poli 3P. power pole contact composition 3 NO. Tensione nominale di impiego [Ue] 690 V CA 50/60 Hz Circuito di potenza: <= 690 V CA 50/60 Hz circuito segnalazione: Corrente nominale di impiego [Ie] 20 A 50 °C) CA AC-1 per Circuito di potenza a <= 440 V. 16 A 70 °C) CA AC-1 per Circuito di potenza a 690 V. 9 ACA AC-3 per Circuito di potenza a <= 440 V. 9 ACA AC-3e per Circuito di potenza a <= 440 V. Potenza motore [kW] 2,2 kW a 220...230 V CA 50/60 Hz. 4 kW a 380...415 V CA 50/60 Hz. 4 kW a 440 V CA 50/60 Hz. 4 kW a 480 V CA 50/60 Hz. 4 kW a 500...600 V CA 50/60 Hz. 4 kW a 660...690 V CA 50/60 Hz. tipo circuito di controllo CA a 50/60 Hz. tensione di comando [Uc] 48 V CA 50/60 Hz. Composizione contatto ausiliario 1 NC. Tensione nominale di tenuta agli impulsi [Uimp] 8 kV. categoria di sovratensione III. Corrente termica convenzionale in aria aperta [Ith] 20 A a <50 °C per Circuito di potenza. 10 A a <50 °C per circuito segnalazione. Potere di chiusura nominale Irms 110 A CA per Circuito di potenza conforme a NF C 63-110. 110 A CA per Circuito di potenza conforme a IEC 60947. 110 A CA per circuito segnalazione conforme a IEC 60947. capacità di interruzione nominale 110 A a 415 V conforme a IEC 60947. 110 A a 440 V conforme a IEC 60947. 80 A a 500 V conforme a IEC 60947. 110 A a 220...230 V conforme a IEC 60947. 110 A a 380...400 V conforme a IEC 60947. 70 A a 660...690 V conforme a IEC 60947. Corrente nominale ammissibile di breve durata [Icw] 90 A a <50 °C - 1 s per Circuito di potenza. 85 A a <50 °C - 5 s per Circuito di potenza. 80 A a <50 °C - 10 s per Circuito di potenza. 60 A a <50 °C - 30 s per Circuito di potenza. 45 A a <50 °C - 1 min per Circuito di potenza. 40 A a <50 °C - 3 min per Circuito di potenza. 80 A - 1 s per circuito segnalazione. 90 A - 500 ms per circuito segnalazione. 110 A - 100 ms per circuito segnalazione. 20 A a <50 °C - >= 15 min per Circuito di potenza. Calibro del fusibile associato 25 A gG a <= 440 V per Circuito di potenza. 25 A aM per Circuito di potenza. 10 A gG per circuito segnalazione conforme a IEC 60947. 10 A gG per circuito segnalazione conforme a VDE 0660. impedenza media 3 mOhm 50 Hz - Ith 20 A per Circuito di potenza. Tensione nominale di isolamento [Ui] 600 V conforme a UL 508 Circuito di potenza: 690 V conforme a IEC 60947-4-1 Circuito di potenza: 690 V conforme a IEC 60947-4-1 circuito segnalazione: 690 V conforme a IEC 60947-5-1 circuito segnalazione: 600 V conforme a UL 508 circuito segnalazione: 600 V conforme a CSA C22.2 No 14 Circuito di potenza: 600 V conforme a CSA C22.2 No 14 circuito segnalazione: durata elettrica 1,3 Mcicli 9 A AC-3 a Ue <= 440 V. 1,3 Mcicli 9 A AC-3e a Ue <= 440 V. 0,16 Mcicli 20 A AC-1 a Ue <= 690 V. 0,02 Mcicli 54 A AC-4 a Ue <= 440 V. tipo blocco Meccanico. Installazione Piastra. Rail. Norme di riferimento EN/IEC 60947-4-1. GB/T 14048.4. UL 60947-4-1. CSA C22.2 No 60947-4-1. JIS C8201-4-1. Certificazioni prodotto CB Scheme. CCC. UL. CSA. EAC. CE. "UKCA". Connessioni - morsetti Pin di saldatura (diametro esterno: 0,035 mm). tempo di funzionamento 10...20 ms eccitazione bobina + chiusura NO. 10...20 ms diseccitazione bobina + apertura NO. Livello di affidabilità sicurezza B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1. B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1. Durata meccanica 5 Mcicli. Maximum operating rate 3600 cicli/h.
