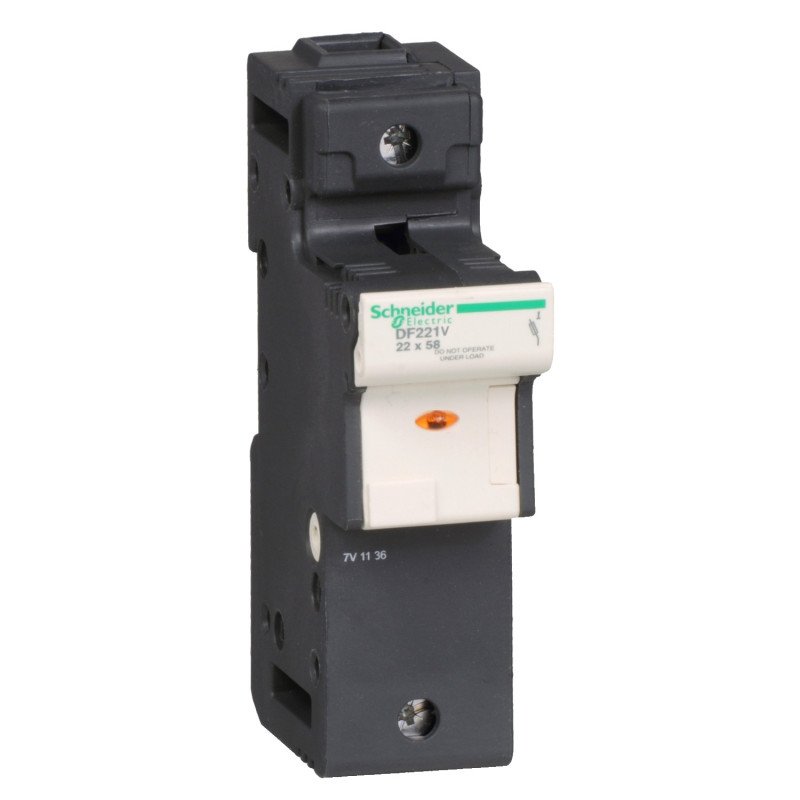

Gamma TeSys. Nome prodotto TeSys DF. Tipo prodotto Porta fusibile. Nome dispositivo DF22. compatibilità prodotto DF2FA fuse cartridge. DF2FN fuse cartridge. Numero di poli 1P. calibro fusibile 22 x 58 mm. tipo fusibile , gG. , aM. tipo di comando Leva. Segnalazione locale Blown fuse indication. Tensione nominale di impiego [Ue] 690 V CA. 690 V DC. Corrente nominale di impiego [Ie] 125 A. Tensione nominale di isolamento [Ui] 690 V CA. Tensione nominale di tenuta agli impulsi [Uimp] 8 kV. corrente nominale ammissibile di picco [Ipk] 19 kA con collegamenti tubolari conforme a IEC 60269-1. resistenza al cortocircuito 120 kA 400 V conforme a IEC 60947-3. 120 kA 500 V conforme a IEC 60947-3. 80 kA 690 V conforme a IEC 60947-3. Caratteristiche tecniche: norme di riferimento EN/IEC 60947-3. EN/IEC 60269-2. UL 4248-1. CSA C22.2 No 4248-1. certificazioni prodotto IEC. UL. CSA. EAC. Installazione Guida DIN simmetrica 35 mm. posizione di montaggio Verticale (tolleranza: +/-23°). connessioni - morsetti Morsetti di fissaggio a vite 1 cavi 2,5…35 mm²rigido. Morsetti di fissaggio a vite 2 cavi 2,5…25 mm²rigido. Morsetti di fissaggio a vite 1 cavi 2,5…35 mm²flessibile with or without. Morsetti di fissaggio a vite 2 cavi 2,5…25 mm²flessibile with or without. coppia di serraggio 4 Nm. altezza 127,5 mm. larghezza 35 mm. profondità 76,5 mm. peso prodotto 0,221 kg.
